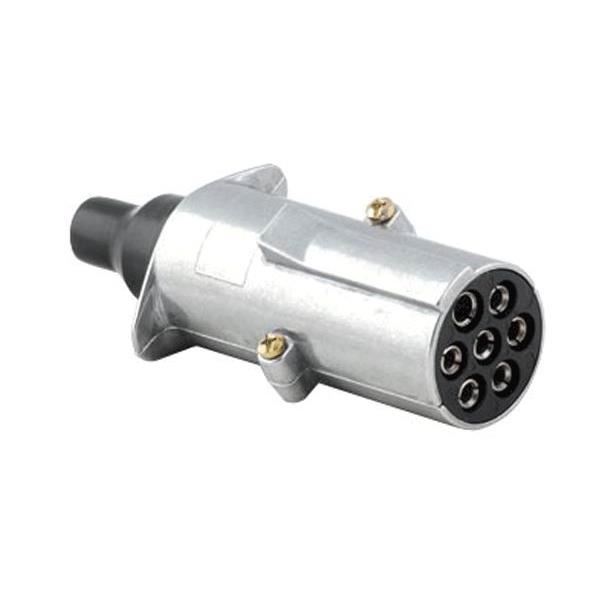

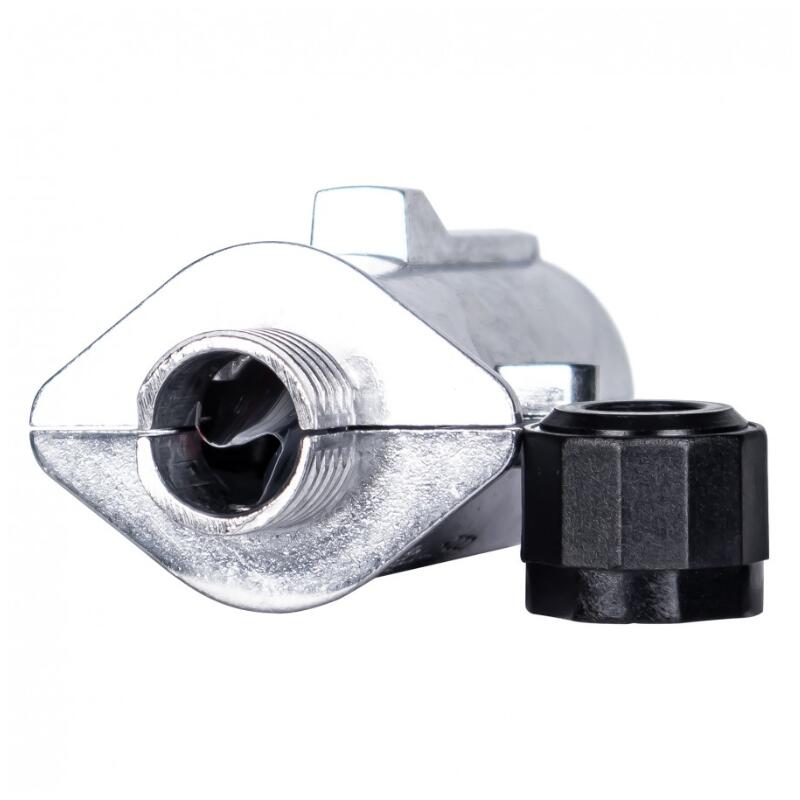

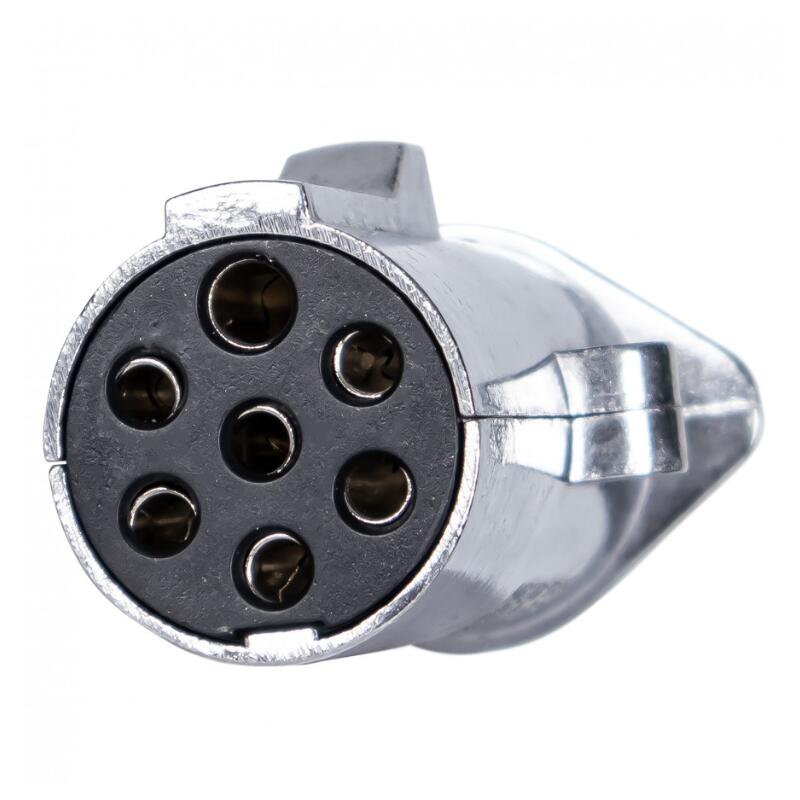

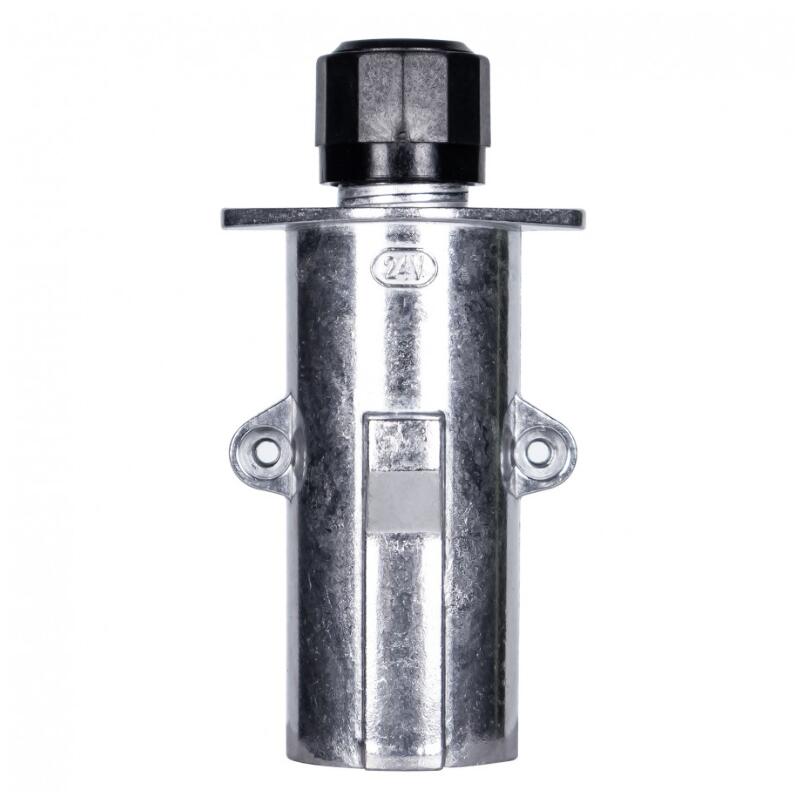

Fisa remorca 7 pini, 24V, metal, tip N WGN004/k Hico
Fisa pentru remorca, cu 7 pini, este confectionata din metal.
Functioneaza la 24V
I
SO 1185 Type N
ISO 1185:2003
Standardul ISO 1185 pentru conectorii de remorcă a fost dezvoltat la începutul anilor 70 pentru a crea un standard în industria vehiculelor comerciale pentru conexiunea electrică între vehiculul de tractare și remorcă. Prima versiune a standardului datează din 1975. Ultima revizuire este din 2003. Scopul său este de a transfera semnalele luminoase din cabina șoferului în remorcă. Aceasta include și semnale pentru controlul frânei remorcii. Standardul include mufe, prize și cabluri.
Două tipuri de conectori 24V cu 7 pini
Standardul are adăugarea „Tip N” pentru „normal”. Există, de asemenea, un „Tip S” pentru conectorii de remorcă cu 7 pini de 24 V, care este definit în standardul ISO 3731. „S” înseamnă „suplimentar”, deoarece conectorii de tip S transferă funcționalități suplimentare - de exemplu Steady plus pentru alimentarea cu energie electrică . o remorcă. Pentru o mai bună recunoaștere, sistemul „normal” are o carcasă neagră pentru ștecher și priză, în timp ce carcasa sistemului suplimentar este albă. Datorită unui aranjament diferit de contact în interiorul conectorilor, utilizatorii nu pot conecta accidental un ștecher normal într-o priză suplimentară și invers.
Aplicarea ISO 1185 Tip N
Conectorii conform ISO 1185 pot fi utilizați doar pentru remorci simple, deoarece cei 7 pini pot transfera doar cele mai elementare funcții de iluminare. Acest lucru nu acoperă lumina de marșarier și cea de ceață spate, așa că dacă una sau ambele lumini sunt obligatorii, șoferul trebuie să folosească fie un al doilea conector cu 7 pini (ISO 3731) fie un conector cu 15 pini (ISO 12098 ) . Același lucru este valabil și pentru tractarea unei remorci care necesită o sursă de alimentare.
Domeniul de aplicare al ISO 1185 Tip N

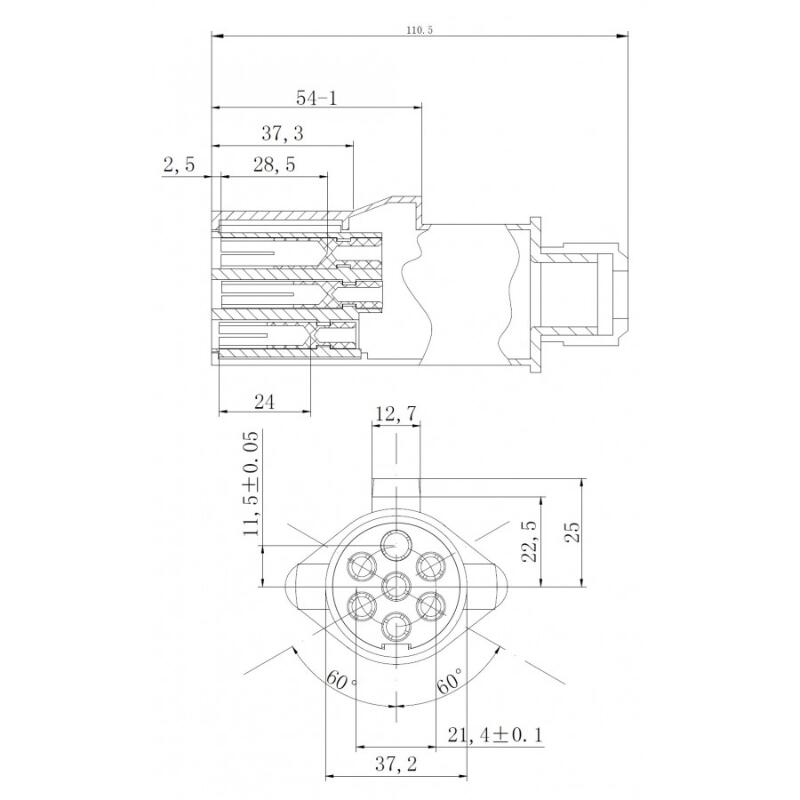

Standardul ISO 1185 specifică dimensiunile și testele de alocare a contactelor și cerințele pentru conectorii cu 7 poli de tip 24N pentru conectarea electrică a vehiculelor tractate și remorcate cu tensiune nominală de alimentare de 24 V, asigurând astfel interschimbabilitatea.
