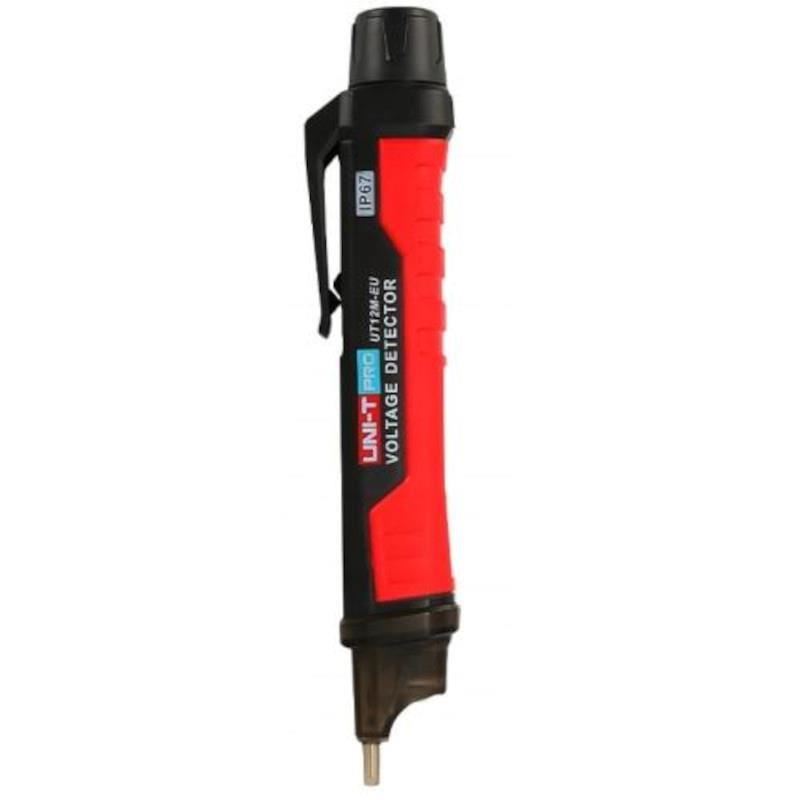

Detector tensiune AC fara contact, UNI-T UT12M.
Descriere:
Detectorul UT12M este un detector de tensiune AC fara contact, realizat de UNI-T. Este delicat si usor de transportat. Se poate utiliza in casa, industrie sau departamentului electric pentru a determina rapid daca circuitul este incarcat sau nu. Masurare AC(low) este de 24V ~ 1000V si AC(high) este de 90V~ 1000V.
Instructiuni de utilizare:
1. Porniti detectorul
Apasati scurt butonul de pornire. Buzzer-ul va suna de doua ori si indicatorul rosu de pe panou se va aprinde, indicand faptul ca detectorul este pornit si este gata de utilizare. Detectia implicita a tensiunii AC este de 90-1000V.
Numai modelul UT12E-UE:
Apasati lung (> 1.5s) butonul de pornire. Detectorul va fi porni si va vibra. Alarma de vibratii va aparea, de asemenea, atunci cand este detectat un semnal puternic (numai alarma acusto-optica pentru semnalele slabe). Pentru a opri functia de vibratie, opriti detectorul si apoi reporniti-l prin apasare scurta a butonului de pornire.
2. Pornirea / oprirea lanternei
Lanterna pornita / oprita: Apasati scurt butonul lanternei pentru a porni / opri lanterna.
Lanterna se va stinge automat atunci cand detectorul nu este utilizat timp de 5 minute.
3. Detectarea tensiunii de curent alternativ
Plasati capul senzorului langa obiectul de testare sau priza de alimentare cu tensiune de curent alternativ. Cand este detectata tensiunea de curent alternativ, LED-ul rosu din varf si soneria se vor fi porni. Soneria si frecventa led se amplifica atunci cand detectorul se apropie de obiectul de testare. In modul de vibratii cand sunt detectate semnale puternice, va exista si o alarma cu vibratii (numai UT12E-UE).
Obs: Deconectati alte dispozitive electrice de la priza inainte de detectare.
4. Selectarea intervalului de detectie:
a) Cand detectorul este pornit, modul implicit este modul de inalta tensiune, cu un interval de detectie de 90-1000V.
Indicatorul luminos rosu de pe panou se va aprinde;
b) Apasati scurt butonul de pornire o data. Indicatorul rosu se va schimba in verde, iar dispozitivul va trece in modul de joasa tensiune, cu un interval de detectie de 24-1000V. In modul de joasa tensiune, detectorul este mai sensibil la interferente electrice / zgomot. Va rugam sa utilizati modul de joasa tensiune in timpul masurarii unui camp electric slab. (doar modele UT12D-EU/UT12E-EU/UT12M-EU);
c) Apasati scurt butonul de pornire din nou. Indicatorul verde se va schimba in galben, iar dispozitivul va trece in modul de detectare a campului magnetic. (numai UT12M-EU)
In modul de detectare a campului magnetic, tensiunea nu poate fi detectata in acelasi timp.
5. Detectarea campului magnetic (numai UT12M-UE)

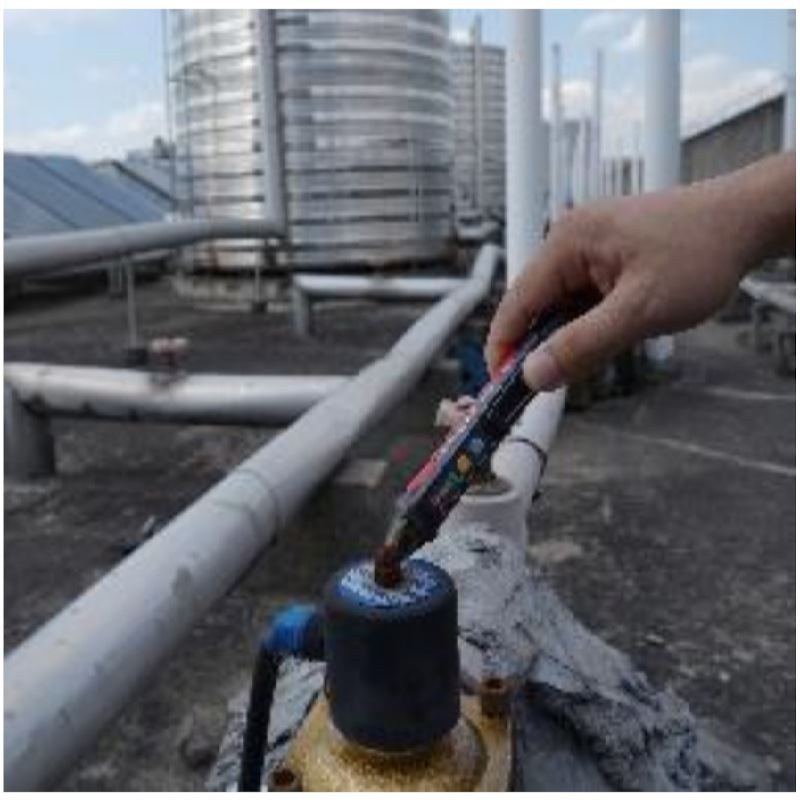

Functia de detectare a campului magnetic poate fi utilizata cu usurinta pentru a determina daca componentele (electrovalva, relee, contacte, magneti permanenti si electromagnetii etc.) functioneaza in mod corespunzator. Cand fluxul magnetic este detectat a fi mai mare de 5 mT, LED-ul galben din varf va fi aprins, iar soneria va suna incet, indicand ca electrovalva functioneaza corect.
Daca fluxul magnetic este mai mic de 5mT, va rugam sa utilizati partea din fata a detectorului pentru a detecta.
6. Oprire automata
Detectorul se va opri automat atunci cand nu este utilizat timp de 5 minute finalizarea inlocuirii.
7. Opriti detectorul manual
Apasati scurt butonul de pornire pentru a opri detectorul (numai UT12S-EU). Apasati lung butonul de pornire timp
de 2 secunde pentru a opri detectorul (numai UT12D-EU / UT12E-EU / UT12M-EU).
8. Indicarea bateriei scazute
Cand tensiunea bateriei este mai mica de 2.4 V, detectorul se va opri automat.

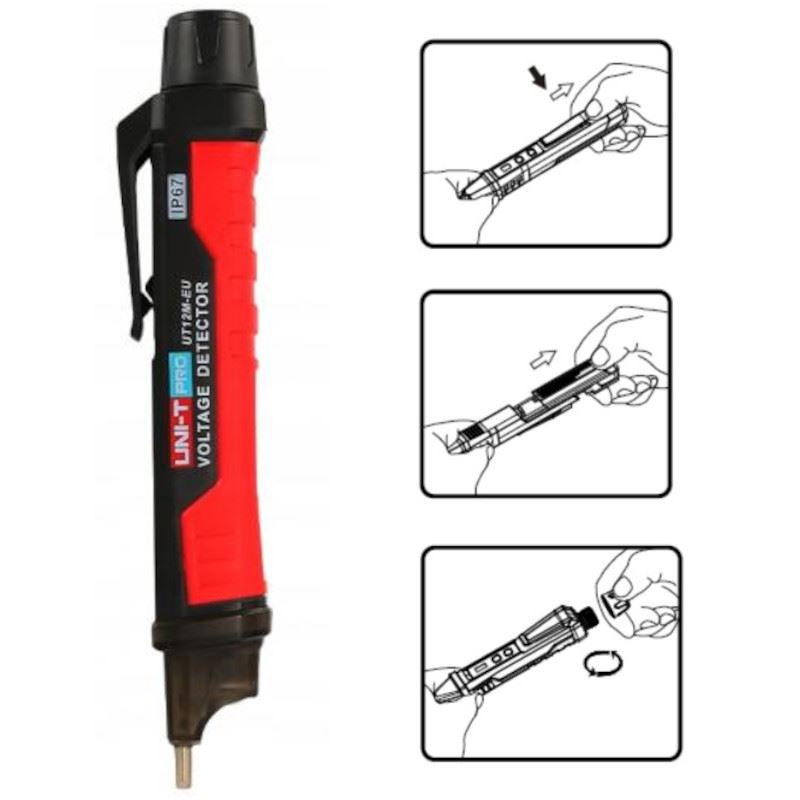

Inlocuirea bateriei
UT12S-EU / UT12D-UE:
1. Tineti detectorul cu o mana, folositi degetul mare al celeilalte maini pentru a apasa in jos pe capacul compartimentului bateriei, si trageti capatul detectorului;
2. Scoateti capatul detectorului de-a lungul directiei aratate in imaginile din dreapta si inlocuiti bateriile.
UT12E-EU/UT12M-EU:
1. Desurubati capacul bateriei in sens invers acelor de ceasornic, asa cum se arata in imaginea din dreapta, apoi inlocuiti bateriile in conformitate cu indicatia de polaritate;
2. Strangeti capacul bateriei in sensul acelor de ceasornic si soneria va suna de doua ori pentru a indica finalizarea inlocuirii.
