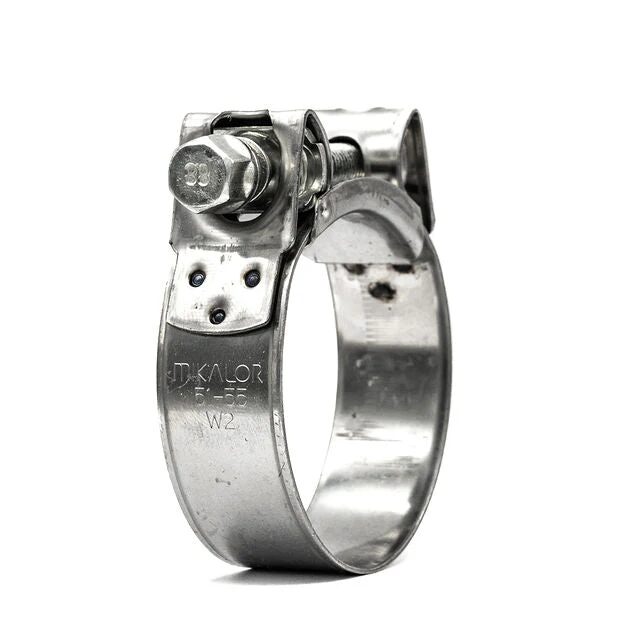

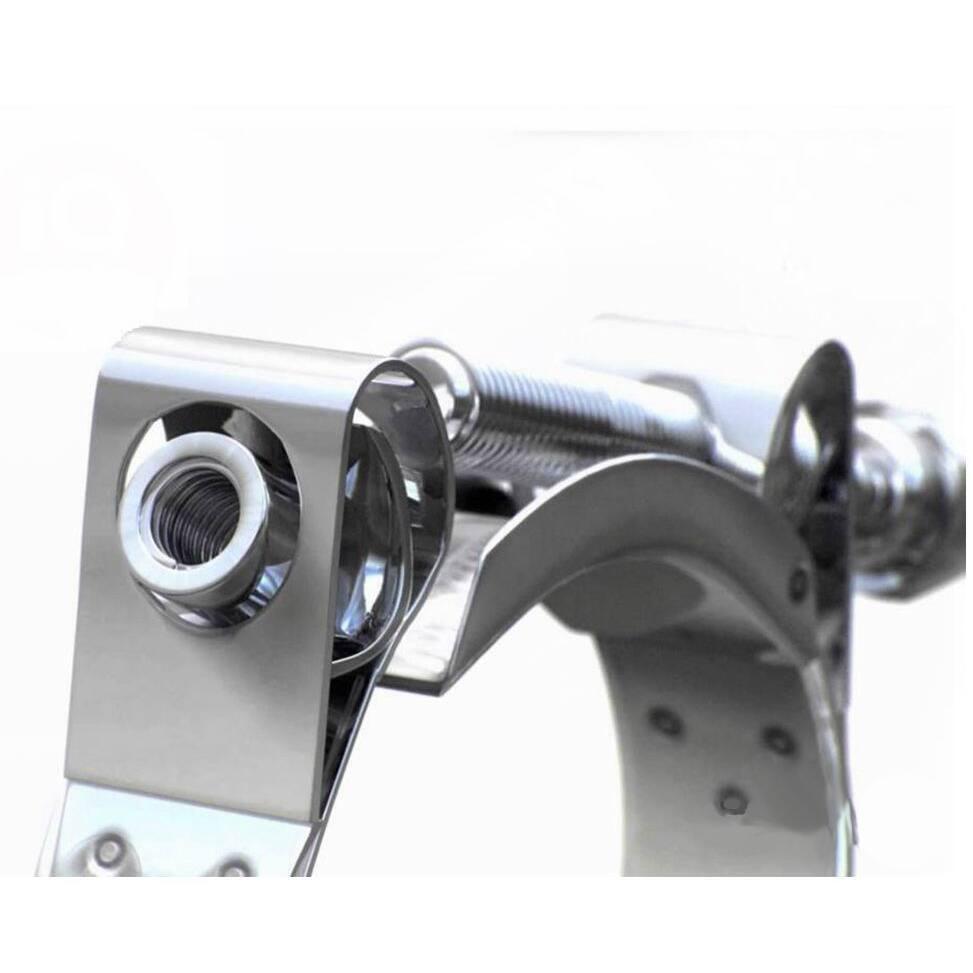

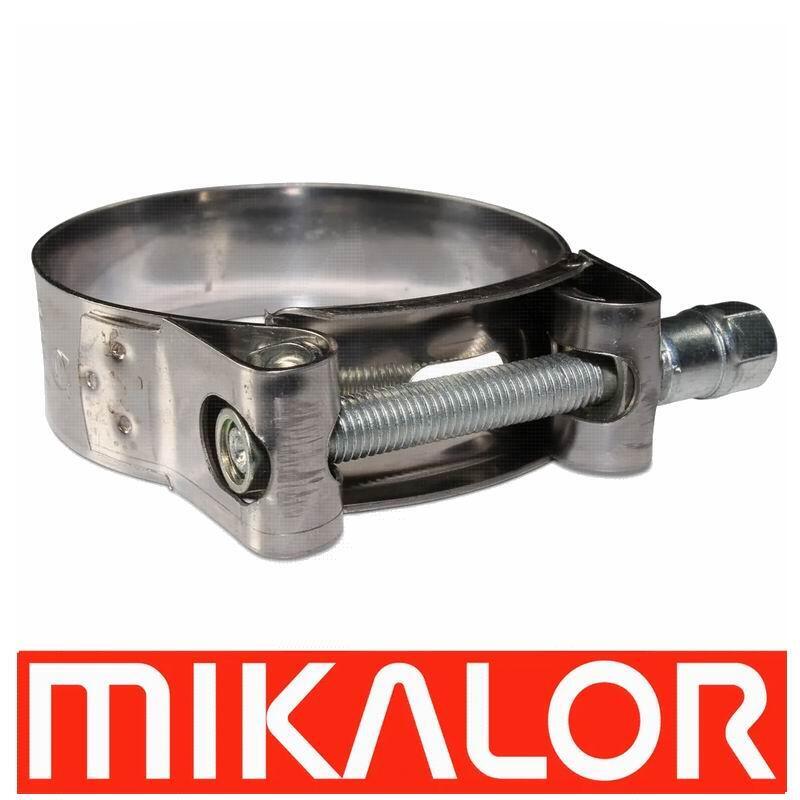

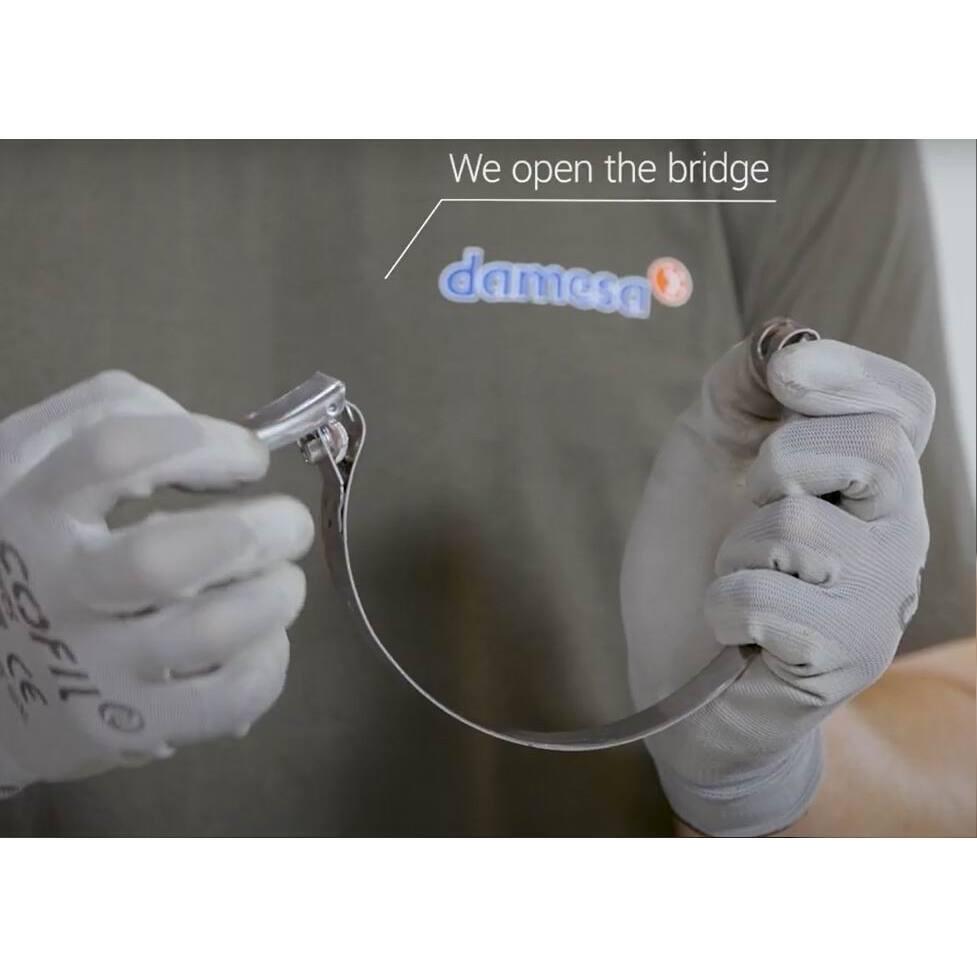

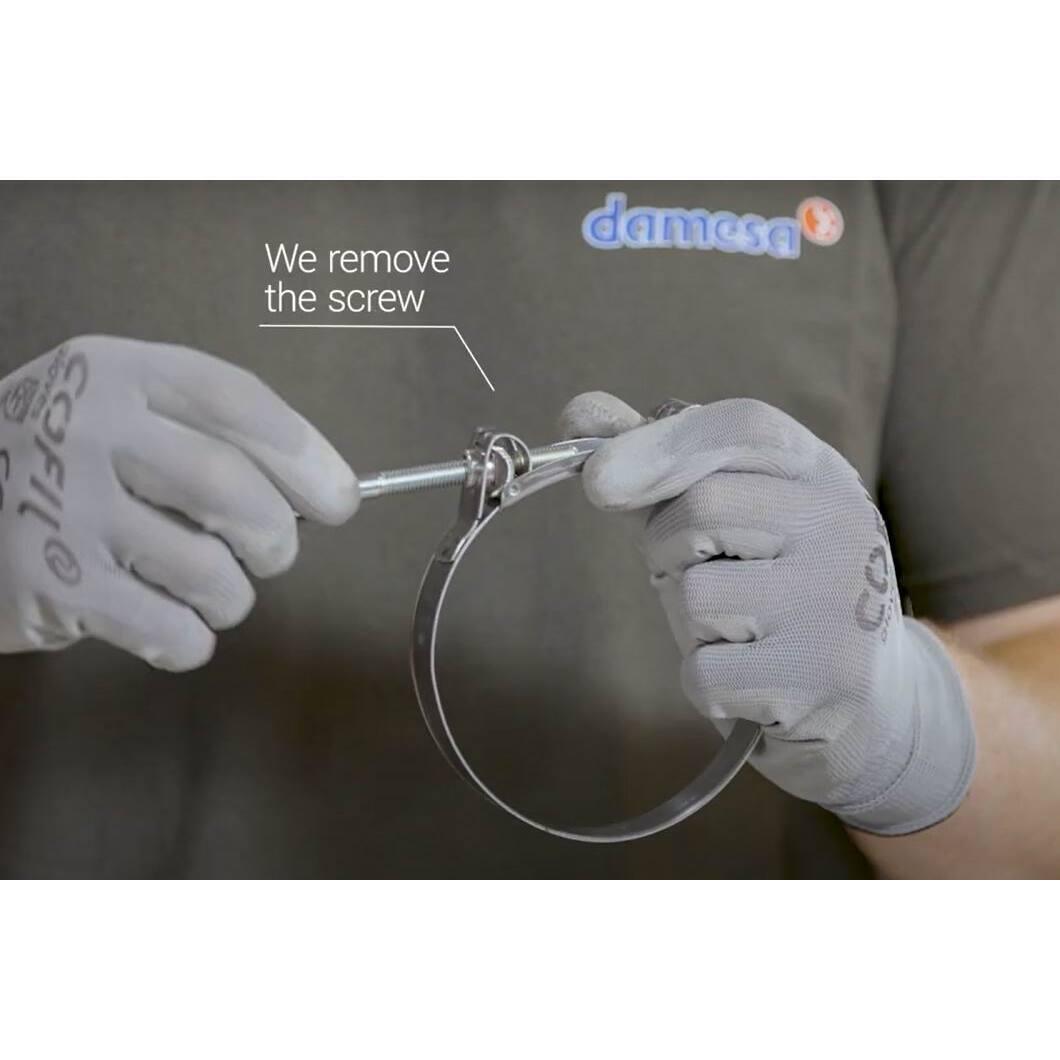

Gama de coliere Supra este evoluția naturală a gamei de coliere Super W1. Datorită balamalei pivotante revoluționare, colierul Supra poate fi montat în cele mai incomode aplicații fără a fi nevoie să scoateți furtunul. Poate fi deschis și fixat din nou atunci când este pe loc, fără a disloca alte părți ale clemei, ceea ce face asamblarea mult mai ușoară. Datorită marginilor teșite, furtunul este protejat de deteriorare.

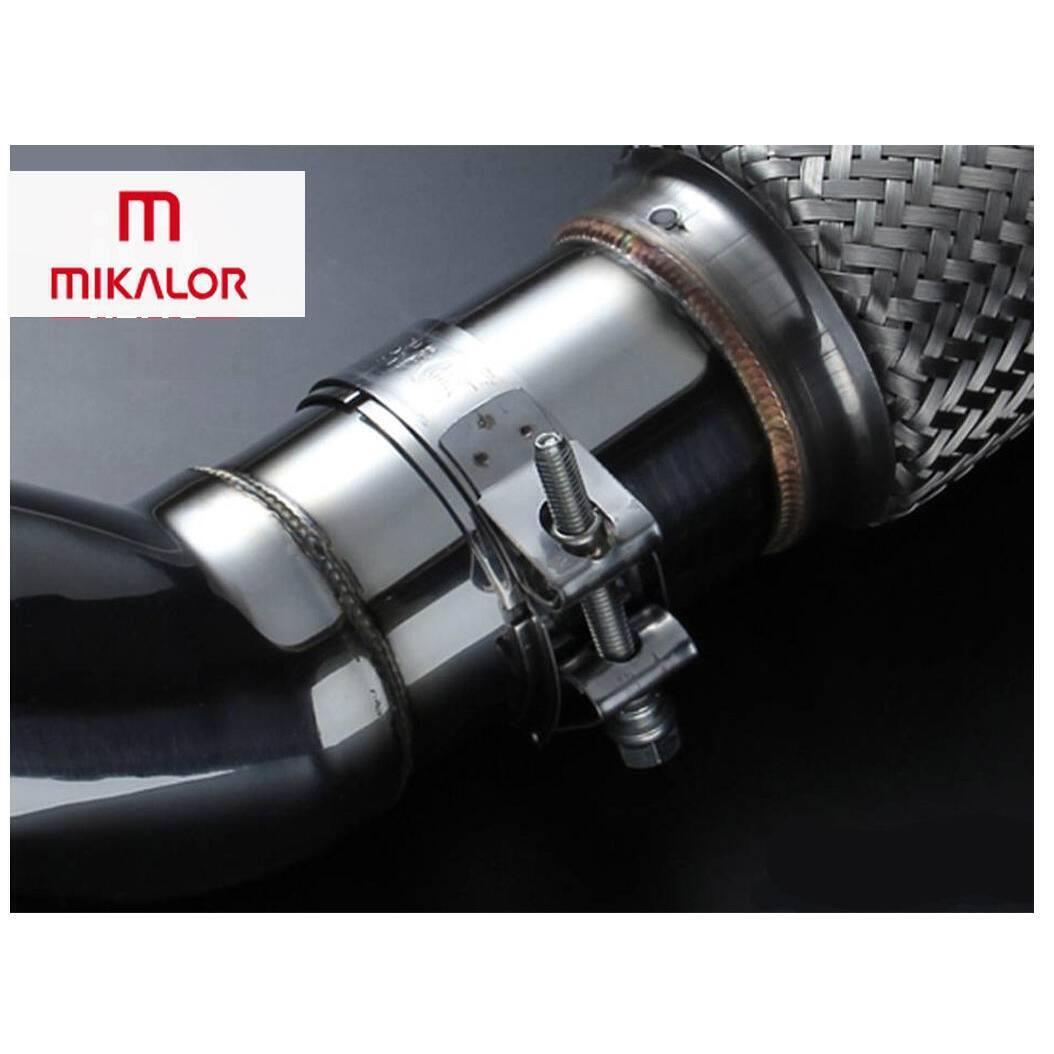

Colierul Supra respectă pe deplin directiva RoHs EU 20032/95/EC din 1 iulie 2006. Șurubul de înaltă rezistență, proiectat și fabricat de Mikalor special pentru această clemă, împreună cu piulița captivă și sistemul distanțier vă permit să strângeți cel mai mult solicitarea ansamblurilor de furtunuri. Aceasta este un colier ales de profesioniștii din sectoarele de furtunuri industriale, auto și mașini agricole, precum și în toate aplicațiile industriale în care este necesară o clemă remarcabilă și mai ales fiabilă pentru sarcini grele.
Beneficii :
- Performanță ridicată : Geometria acestei cleme de rezistență a fost proiectată pentru a oferi performanțe ridicate.
- Rezistență ridicată : șurubul său de înaltă rezistență asigură o strângere sigură și permite atingerea unor valori mari de cuplu.
- Protecție ridicată : Marginile teșite împiedică tăierea furtunului și asigură o conexiune sigură.
- Patentat la nivel mondial.
Material:
-Bandă și suport: W2 Oțel inoxidabil X6Cr 17 DIN 1.4016 AISI 430
-Surub: 19 MnB4 1.5523 (EN-10269)
-Piulițe: Oțel DC04 (EN 10130), ST 3K32 (DIN 1624)
Finisare: DC0130 (EN 10130). Finish nuci: zincat Cr3
Rezistență la coroziune: bandă, surub și punte: 72 de ore pulverizare cu sare ASTM B-117
Dimensiuni:
-17-19 mm până la 27-29 mm: șurub = M6, lățime bandă = 18 mm
-29-31 mm până la 63-68 mm: șurub = M7, lățime bandă = 20 mm
-68-73 mm până la 121-130 mm: șurub = M8, lățime bandă = 25 mm
-130-140 mm până la 395-408 mm: șurub = M10, lățime bandă = 28 mm
Presiunea maximă de aplicare poate varia în funcție de tipul de furtun folosit și de geometria cuplajului. Patentat la nivel mondial.
| Mikalor
|
Ø Application
|
Thread
|
HEX
|
Band
|
Bridge
|
MAX
|
MAX
|
| Ref
|
O.D mm
|
Size
|
Size
|
Width
|
Width
|
Torque Nm
|
BAR*
|
| 3019012
|
17-19
|
M6
|
8
|
18 +0,2
|
19,8
|
10
|
45
|
| 3019020
|
19-21
|
M6
|
8
|
18 +0,2
|
19,8
|
10
|
45
|
| 3019039
|
21-23
|
M6
|
8
|
18 +0,2
|
19,8
|
10
|
45
|
| 3019047
|
23-25
|
M6
|
8
|
18 +0,2
|
19,8
|
10
|
45
|
| 3019055
|
25-27
|
M6
|
8
|
18 +0,2
|
19,8
|
10
|
45
|
| 3019063
|
27-29
|
M6
|
8
|
18 +0,2
|
19,8
|
10
|
45
|
| 3019071
|
29-31
|
M7
|
10
|
20 +0,3
|
22
|
13
|
40
|
| 3019080
|
31-34
|
M7
|
10
|
20 +0,3
|
22
|
13
|
40
|
| 3019098
|
34-37
|
M7
|
10
|
20 +0,3
|
22
|
13
|
40
|
| 3019100
|
37-40
|
M7
|
10
|
20 +0,3
|
22
|
13
|
40
|
| 3019119
|
40-43
|
M7
|
10
|
20 +0,3
|
22
|
13
|
40
|
| 3019127
|
43-47
|
M7
|
10
|
20 +0,3
|
22
|
13
|
36
|
| 3019135
|
47-51
|
M7
|
10
|
20 +0,3
|
22
|
16
|
36
|
| 3019143
|
51-55
|
M7
|
10
|
20 +0,3
|
22
|
16
|
36
|
| 3019151
|
55-59
|
M7
|
10
|
20 +0,3
|
22
|
16
|
36
|
| 3019160
|
59-63
|
M7
|
10
|
20 +0,3
|
22
|
16
|
36
|
| 3019178
|
63-68
|
M7
|
10
|
20 +0,3
|
22
|
16
|
36
|
| 3019186
|
68-73
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
28
|
| 3019194
|
73-79
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
28
|
| 3019207
|
79-85
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
28
|
| 3019215
|
85-91
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
20
|
| 3019223
|
91-97
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
20
|
| 3019231
|
97-104
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
20
|
| 3019240
|
104-112
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
12
|
| 3019258
|
112-121
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
12
|
| 3019266
|
121-130
|
M8
|
13
|
25 +0,4
|
27,5
|
30
|
12
|
| 3019274
|
130-140
|
M10
|
15
|
28 +0,4
|
31
|
45
|
9
|
| 3019282
|
140-150
|
M10
|
15
|
28 +0,4
|
31
|
45
|
9
|
| 3019290
|
150-162
|
M10
|
15
|
28 +0,4
|
31
|
45
|
9
|
| 3019303
|
162-174
|
M10
|
15
|
28 +0,4
|
31
|
45
|
6
|
| 3019311
|
174-187
|
M10
|
15
|
28 +0,4
|
31
|
45
|
6
|
| 3019320
|
187-200
|
M10
|
15
|
28 +0,4
|
31
|
45
|
6
|
| 3019338
|
200-213
|
M10
|
15
|
28 +0,4
|
31
|
45
|
3
|
| 3019346
|
213-226
|
M10
|
15
|
28 +0,4
|
31
|
45
|
3
|
| 3019354
|
226-239
|
M10
|
15
|
28 +0,4
|
31
|
45
|
3
|
| 3019362
|
239-252
|
M10
|
15
|
28 +0,4
|
31
|
45
|
3
|
Codul produsului: 03019012 - 03019020 - 03019039 - 03019047 - 03019055 - 03019063 - 03019071 - 03019080 - 03019098 - 03019100 - 03019119 - 03019127 - 03019135 - 03019143 -03019191 - 0301910 - 03019178 - 03019186 - 03019194 - 03019207 - 03019215 - 03019223 - 03019231 - 03019240 - 03019258 - 03019266 - 03019274 - 03019282 - 03019290 - 03019303 - 03019311 - 03019320 - 03019397 - 03019338 - 03019338 - 03019303 - 03019303 - 03019320 019370 - 03019477 - 03019392 - 03019403 - 03019411 - 03019485 - 03019422 - 03019433 - 03019444 - 03019444 - 03019411 - 03019485 - 03019422
EAN: 842624112 8426241143504 - 842624112 955 - 8426241144006 - 8426241144051 - 8426241144105 - 8426241144150 - 8426241144204 - 8426241144259 - 8426241144303 - 8426241144358 - 842624444402 - 8426241144457 - 84262441444501 - 84262411445556 - 8426241141999 - 842624444444600 - 844446 55 - 8426241144709 - 8426241144754 - 8426241143864 - 8426241143949 - 0 241143918 - 8426241143925 - 8426241143932 - 8426241143963 - 8426241143970 Bossard Nr: 3511540 - 3511541 - 3511542 - 2026791 - 2026805 - 2026813 - 2026821 - 2026848 - 2026856 - 2026864 - 2026864 - 2026813 - 2026821 - 2026848 02 - 2026910 - 2026929 -
